© Objectif particulier d'une caméra obscura du 18ième siècle.

?.........1700..............?



© Collection Antiq-photo/Lemagnen: antiq-photo.com/



Etude: Jacques Roquencourt.



Abbé Nollet.

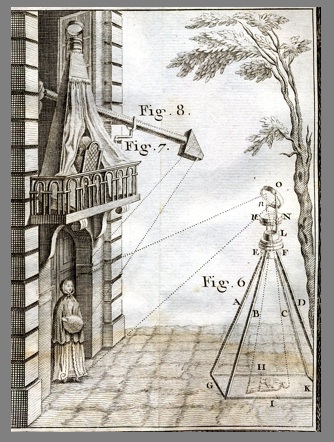

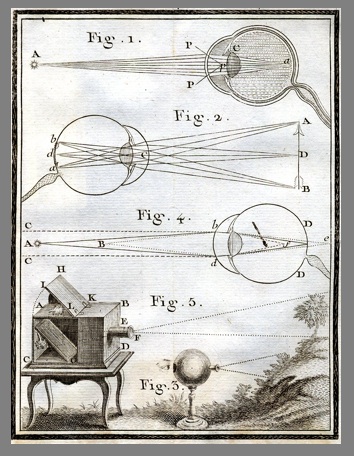

Exemples de "caméra obscura": Abbé Nollet.

(réflecteurs ou miroirs à 45° situés devant l'objectif ou derrière l'objectif dans la chambre obscure.)

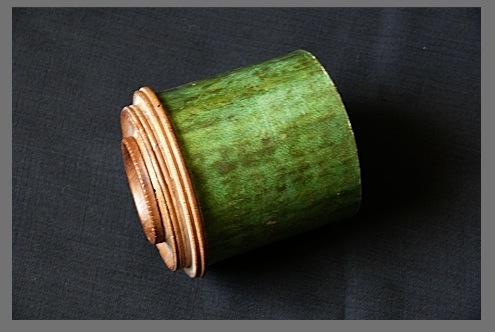

Vue de l'objectif. distance focale F=400 mm, ouv F/12.

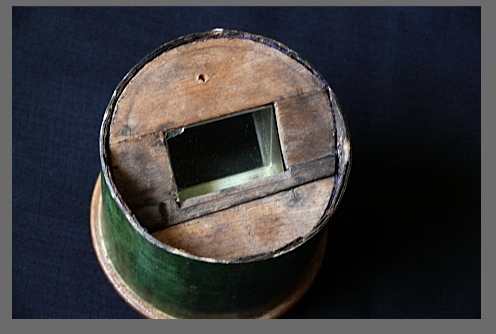

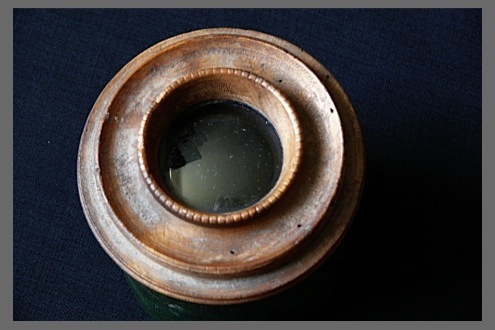

Vue avant. Lentille ménisque.

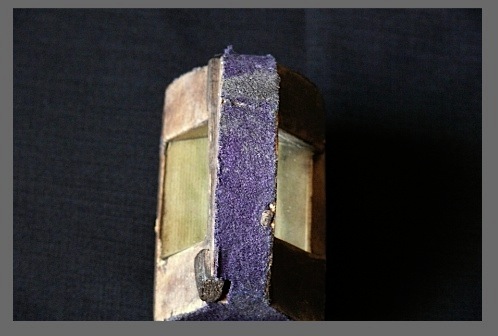

Vue arrière de l'objectif. Prisme positionné derrière la lentille ménisque.

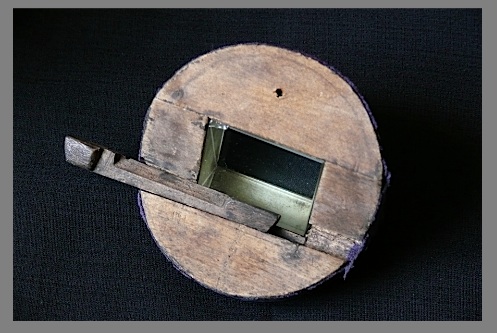

Barrette en bois retenant le prisme dans son montage.

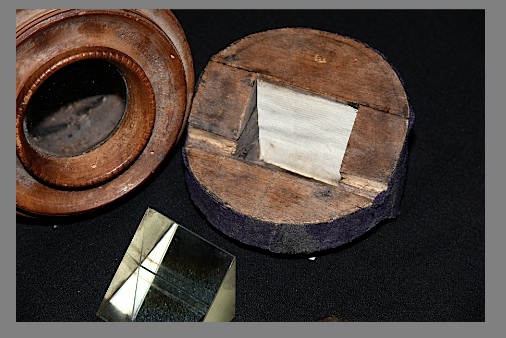

Vue du dessous du prisme et de son support.

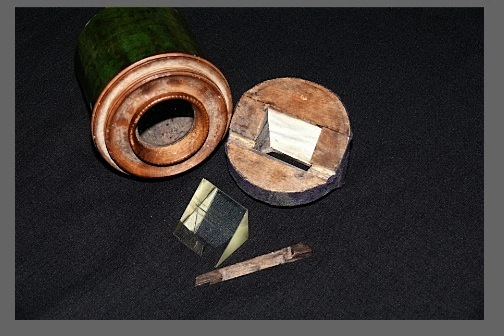

objectif démonté.

Ménisque: R1=65 mm; R2=94 mm; verre en crown N=1.52; F=405 mm.

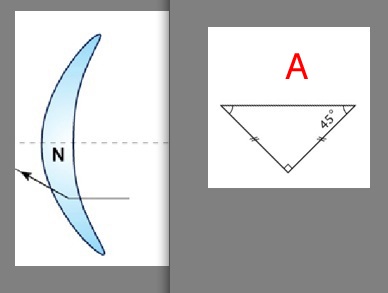

Principe de l'objectif: ménisque+prisme positionné comme l'indique le dessin.

En A, l'inventeur a placé un morceau de papier comme réflecteur, pour obtenir l'inversion de l'image de bas en haut.

Cet objectif se monte dans une chambre photographique comme un objectif ordinaire.

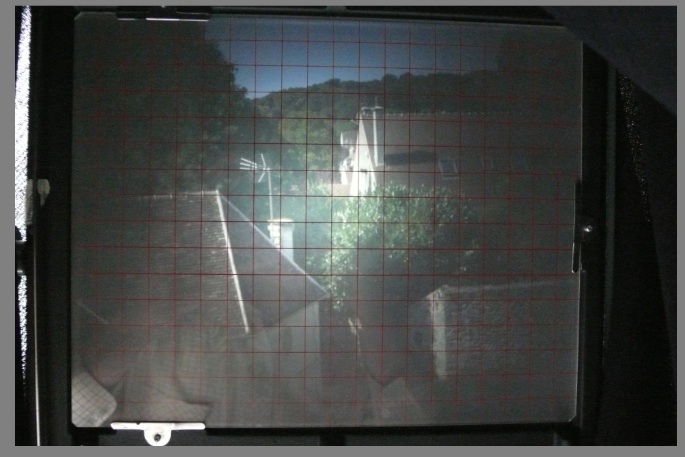

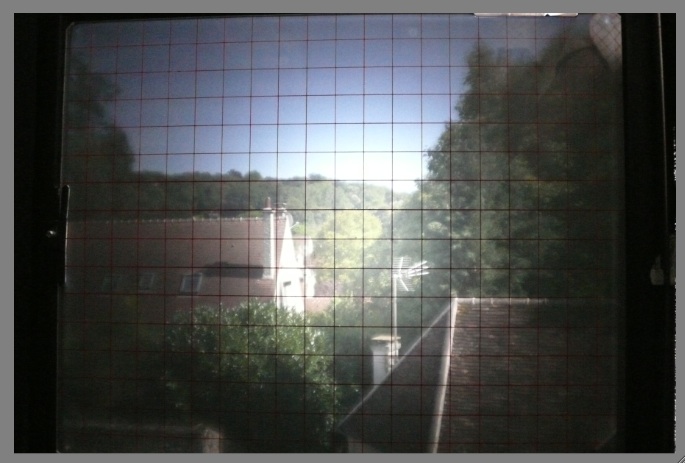

Vue sur dépoli prise avec l'objectif complet: lentille ménisque et prisme. (F/12).

La vue est redressée bas/haut.

Objectif utilisable pour obtenir les vues daguerriennes redressées.

Chaque division = 0.5 pouce anglais (25.4 mm).

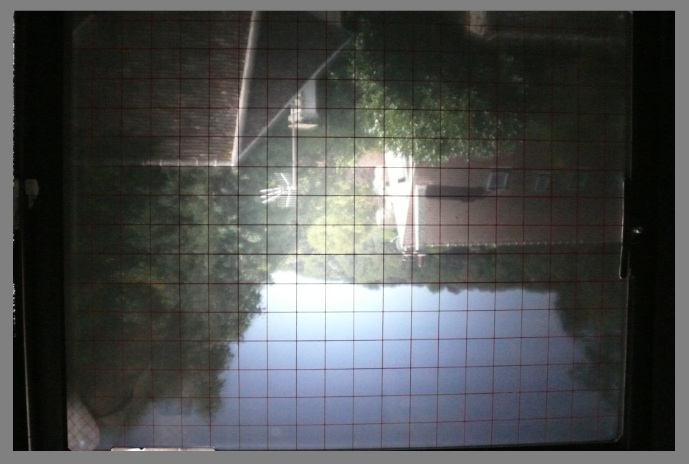

Vue sur dépoli prise avec la lentille ménisque seule. (F/10).

Vue inversée.

Chaque division = 0.5 pouce anglais (25.4 mm).

Vue redressée de la photographie ci-dessus.

Chaque division = 0.5 pouce anglais (25.4 mm).

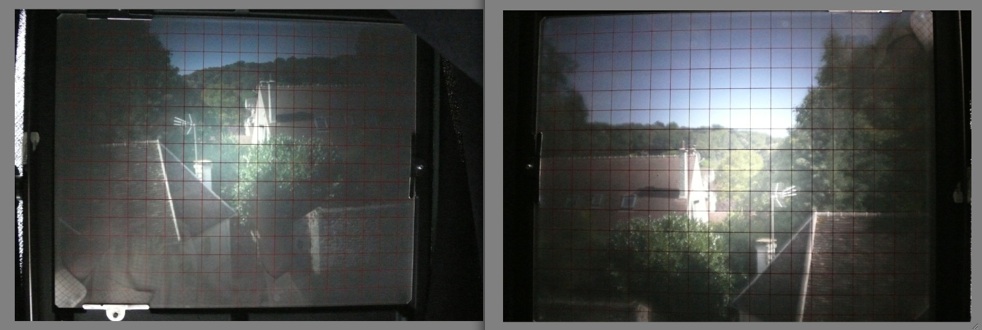

Comparaison entre la vue prise avec l'objectif complet et la vue redressée prise avec le ménisque.

La vue avec le prisme est décallée vers le haut d'une valeur de F *Tg(22°5/4).



Étude faite en septembre 2012.
